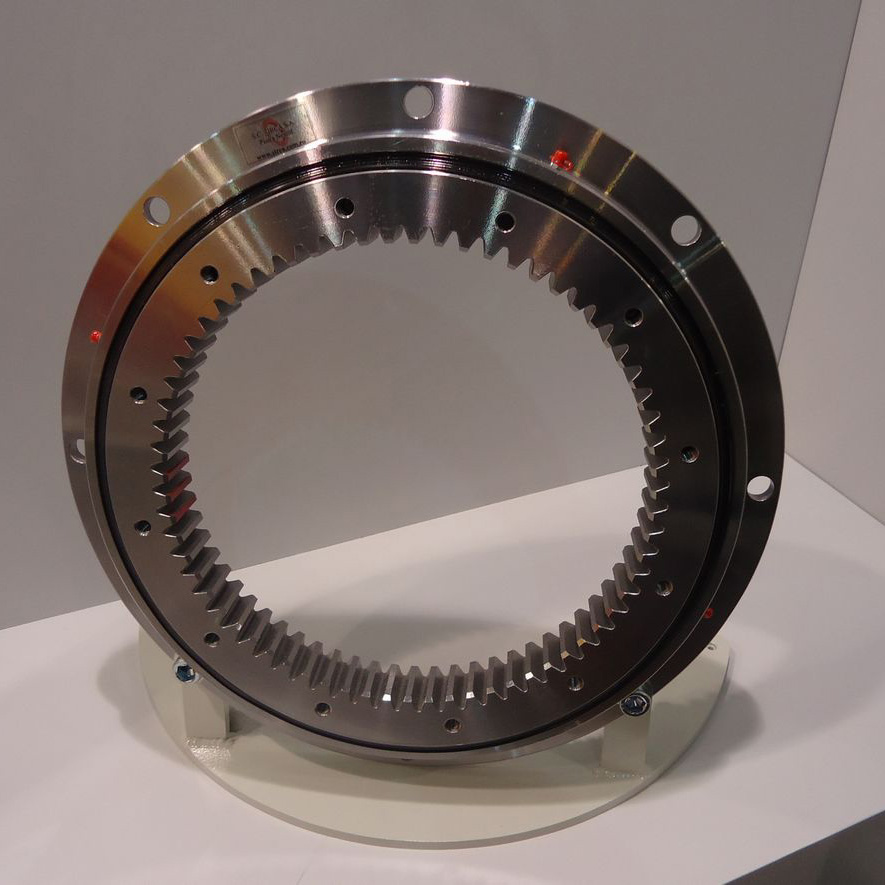

Drehverbindungen / Genauigkeitslager

Drehverbindungen sind Maschinenelemente mit hoher Tragfähigkeit, die vielseitig und wirtschaftlich einsetzbar sind.
Sie nehmen radiale und axiale Kräfte, sowie Kippbewegungen auf.

Es sind Sonderteile, die wir speziell auf Kundenwunsch und nach Kundenspezifikationen fertigen.
Unsere Konstrukteure und Fertigungsingenieure unterstützen Sie bei der Planung und Konzeption.

Drehverbindungen nehmen Axial-, Radial- und Kippmomentbelastungen auf. Meist tritt eine Kombination aller Belastungen auf. Die Abdichtung einer Drehverbindung schützt das Lager vor dem Eindringen von Schmutz, Staub und leichtem Spritzwasser. Bei hohem Schmutzaufkommen oder Schwallwasser kann eine Sonderdichtung verwendet werden (Labyrinthdichtung o.ä.). Die Lebensdauer einer Drehverbindung hängt stark von deren Dichtwirkung ab. Drehverbindungen bestehen aus:

  • - Einem Außenring
  • - Einem Innenring
  • - Eventuelle Innen- oder Außenverzahnung
  • - Einer Dichtung
  • - Schmiernippel zur Fettschmierung
  • - Wälzkörper (übertragen Belastungen zwischen Außen- und Innenring)
  • - Zwischenstücke – halten die Wälzkörper auf Abstand und verhindern     dadurch den Verschleiß
  • - Füllstopfen – dadurch werden die Wälzkörper in die Drehverbindung   eingefügt
  • - Spanstift
  • - Durchgangs-/Gewindebohrungen für Schrauben, um die Kraft auf die   Anschlusskonstruktion zu übertragen.
